Dây chuyền đùn ống nhựa PPR, Sản xuất ống nước nóng / lạnh tự động
Mô tả Sản phẩm:

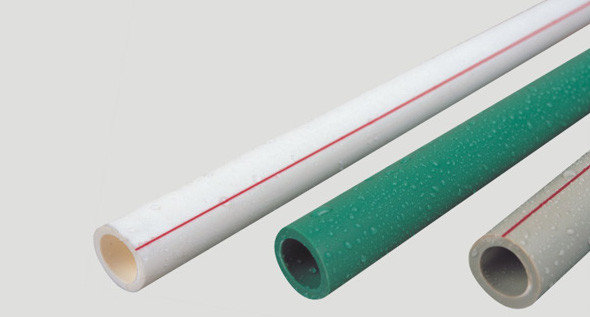

Dây chuyền sản xuất ống PPR chủ yếu được sử dụng trong sản xuất ống nước nóng / lạnh PPR.Trong cùng một dây chuyền sản xuất PPR, nó cũng có thể được áp dụng cho
sản xuất ống PP, PE, PB và PPRC.Dây chuyền này có sẵn để sử dụng máy đùn đơn để làm ống đơn sắc hoặc sử dụng nhiều máy đùn để làm

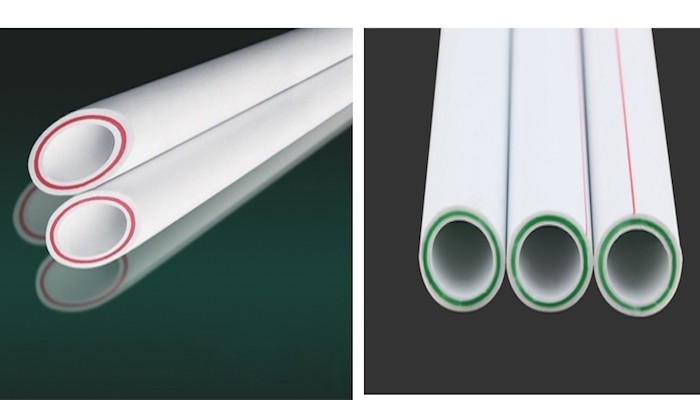

ống màu nhiều lớp, hoặc ống đánh dấu vạch màu.Được trang bị trục vít đặc biệt và bộ giảm tốc chất lượng cao, có đặc tính đùn ổn địnhvà hóa dẻo tốc độ cao.Thiết bị này sử dụng đầu máy xoắn ốc kết hợp;loại bỏ hiệu quả chức năng bộ nhớ vật liệu.Ngoài ra, chân khônghiệu chuẩn và kiểm soát nhiệt độ không đổi loại bỏ ứng suất đường ống.Toàn bộ dây chuyền có cấu trúc nhỏ gọn, mức độ tự động hóa cao và đơn giảnhoạt động, vì vậy nó là thiết bị sản xuất lý tưởng.
LB Máy móc phụ thuộc vào kinh nghiệm sản xuất thiết kế của nhiều năm;hòa nhập với hoàn cảnh thực tế trong nước và quốc tế, phát triển đầy đủ-dây chuyền sản xuất tự động, từ máy đùn bao gồm tất cả các đơn vị tự động hóa và thiết bị ngoại vi, toàn bộ dây chuyền sản xuất thực hiện điều khiển tự động từ tính phí thành phẩm.
Thông số kỹ thuật:
| Kiểu | Thông số đường ống (mm) | Máy đùn | Tối đasản lượng (kg / h) |
| PE63 | φ20-φ63 | SJ-45/30 SJ-25/25 | 120 |
| PE160 | φ63-φ160 | SJ-60/30 SJ-25/25 | 300 |
| PE250 | φ75-φ250 | SJ-75/30 SJ-25/25 | 400 |
| PE450 | φ160-φ450 | SJ-90/30 SJ-25/25 | 600 |
| PE630 | φ315-φ630 | SJ-120/30 SJ-25/25 | 800 |
| PE800 | φ450-φ800 | SJ-150/30 SJ-25/25 | 1000 |
| PE1200 | φ710-φ1200 | SJ-150/33 SJ-25/25 | 1300 |

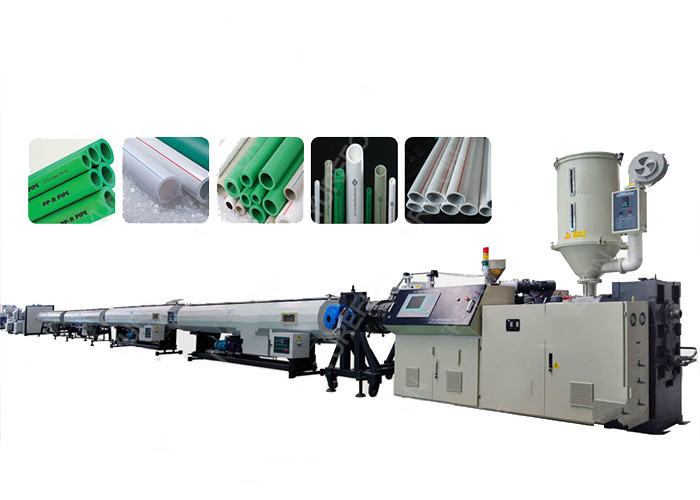

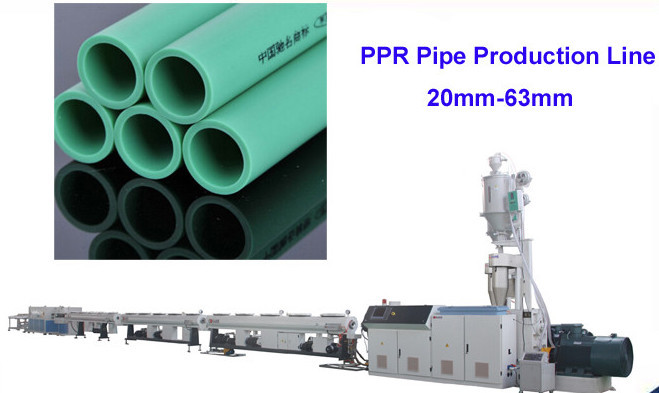

Dây chuyền sản xuất ống PPR, quy trình máy sản xuất ống nhựa PPR:
Vật liệu + Màu tổng thể → Trộn → Nạp chân không → Sấy nguyên liệu → Máy đùn trục vít đơn → Máy đùn đường màu → Khuôn → Bể định hình chân không → Bể chứa nước làm mát phun → Bộ phận thu thập thông tin → Máy cắt hành tinh → Máy xếp → Kiểm tra & đóng gói sản phẩm đã hoàn thành
Người cấp liệu
Bộ nạp được sử dụng để cấp nguyên liệu vào máy đùn, thường sử dụng bộ nạp chân không để nạp các viên vào máy đùn.
Máy đùn trục vít đơn
Thường đề xuất hai máy đùn trục vít đơn trong trường hợp này: máy đùn lớn hơn được sử dụng để đùn các đường ống thực tế trong khi máy đùn nhỏ hơn được sử dụng để đùn đường đánh dấu màu.Đây là bộ phận không thể thiếu của toàn bộ dây chuyền đùn và Yurefon chỉ sử dụng những máy đùn chất lượng tốt nhất để đảm bảo độ tin cậy và hiệu suất.
Khuôn (Die Head)
Khuôn là một phần thiết yếu khác của dây chuyền ép đùn HDPE.Khuôn xác định hình dạng và đường kính của ống PE.Chất lượng của ống đùn phụ thuộc phần lớn vào chất lượng của khuôn (đầu khuôn).
Bể hiệu chỉnh và làm mát chân không
Hiệu chuẩn chân không chất lượng cao và các két làm mát mang lại cho ống PE được sản xuất một hình thức bên ngoài đẹp hơn.Cần thêm một bộ hiệu chuẩn chân không và két làm mát khi đùn ống có đường kính lớn hơn.
Bể làm mát bằng nước
Các đường ống đùn ra khỏi khuôn (đầu khuôn) cực kỳ nóng.Ngay cả sau khi đã qua hiệu chuẩn chân không và két làm mát, chúng vẫn cần được làm mát thêm.Các két làm mát nước trong trường hợp này tiếp tục làm mát đường ống bằng nước.Thông thường, đường kính của ống đùn càng lớn thì két nước làm mát càng lớn.
Đơn vị vận chuyển
Bộ phận kéo cắt được sử dụng để di chuyển đường ống về phía trước, kiểu dáng và kiểu dáng cụ thể của bộ phận tháo lắp phụ thuộc vào số lượng của bộ phận kéo.
Máy cắt
Máy cắt ống của LB được hoàn thành tự động hóa và điều khiển kỹ thuật số.Giao diện được thiết kế để dễ sử dụng và lưu ý đến hiệu suất tuyệt vời.
Winder hoặc Stacker
Một máy cuộn được sử dụng trong sản xuất ống PE có đường kính nhỏ hơn, những ống PE có đường kính nhỏ này đủ linh hoạt để cuộn quanh máy cuộn, và do đó
về cơ bản cho phép chiều dài không giới hạn đối với đường ống được sản xuất.
Nên sử dụng máy xếp chồng trong trường hợp có đường kính lớn hơn, thường trên 63 mm, trong trường hợp này, các ống PE được sản xuất được xếp chồng lên nhau một cách hiệu quả trên máy xếp, chờ đóng gói và vận chuyển lần cuối.
