Thông tin chi tiết sản phẩm:
|
Tên: | Dây chuyền đùn ống PVC | chi tiết đóng gói: | bọc phim |
---|---|---|---|
Nhựa: | PVC | Đăng kí: | làm đường ống |
Nguyên liệu thô: | Bột PVC | Thiết kế vít: | trục vít đôi hình nón |
Vật liệu của vít: | 38CrMoALA | Động cơ: | SIEMENS |
Biến tần: | ABB | Cảm biến nhiệt độ: | OMRON |
Điểm nổi bật: | Máy sản xuất ống PVC 400mm,máy đùn làm ống bột PVC,máy đùn trục vít đôi hình nón 400mm |

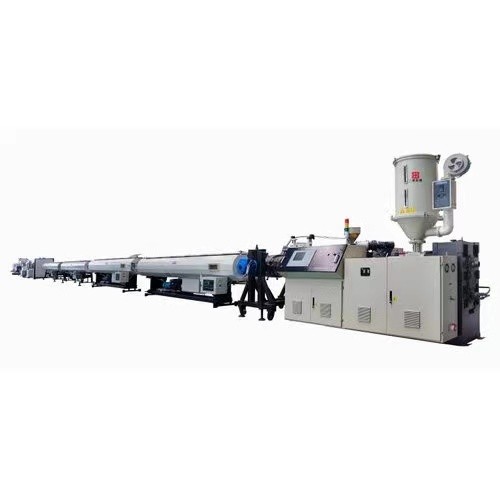

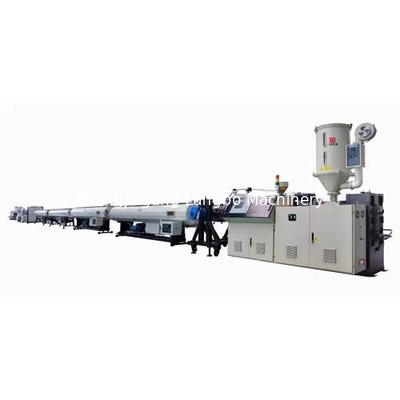

Nhà máy sản xuất ống nhựa pvc 50-400mm
DÒNG QUY TRÌNH SẢN XUẤT
Bước đầu tiên của sản xuất ống là chuẩn bị nguyên liệu.Khách hàng có thể tự trộn bột PVC với các chất phụ gia khác.Hỗn hợp sẽ được cấp vào máy đùn.Vật liệu sẽ được làm dẻo trong máy đùn và sau đó được đùn vào khuôn.Vật liệu được tạo hình bằng khuôn và đi ra ngoài với đường ống nhìn.Đường ống đùn ra khỏi khuôn nóng và mềm.Đường ống có hình dạng không ổn định sẽ được hiệu chỉnh và làm mát bằng ống hút chân không trong bể hiệu chuẩn chân không.Và sau đó đường ống đi vào két làm mát để làm mát thêm.Bộ phận tháo lắp đặt bên cạnh két làm mát và đưa đường ống ra khỏi máy đùn.Theo chiều dài đã xác định, ống sẽ được cắt sau đó đóng gói để vận chuyển.
Người mẫu | Đường kính ống | Máy đùn | Công suất máy đùn | Dung tích |
LB-32A | 16-32 (bốn) | SJ65 / 132 | 37AC | 250 |
LB-32B | 16-32 (bốn) | SJ80 / 156 | 55AC | 350 |
LB-50A | 16-50 | SJ45 / 90 | 15AC | 100 |
LB-50B | 16-50 (đôi) | SJ51 / 105 | 18,5AC | 150 |
LB-50C | 16-50 (đôi) | SJ65 / 132 | 37AC | 250 |
LB-63A | 16-63 | SJ51 / 105 | 18,5AC | 150 |
LB-63B | 16-63 (đôi) | SJ65 / 132 | 37AC | 250 |
LB-160 | 50-160 | SJ65 / 132 | 37AC | 250 |
LB-250 | 63-250 | SJ65 / 132 | 37AC | 250 |
LB-315 | 110-315 | SJ80 / 156 | 55AC | 350 |
LB-630 | 315-630 | SJ92 / 188 | 110DC | 800 |
LB-800 | 560-800 | SJ105 / 216 | 160DC | 1100 |
GIỚI THIỆU LINH KIỆN

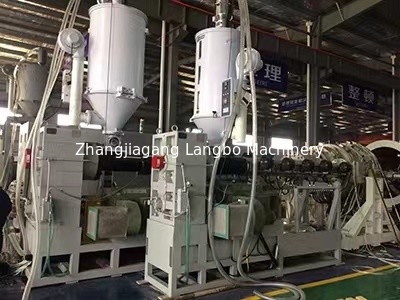

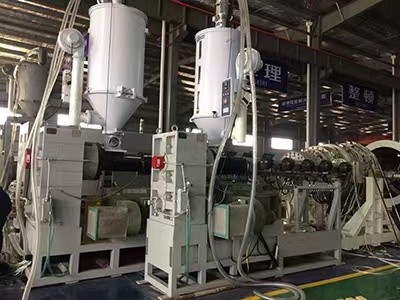

Máy đùn trục vít đôi hình nón
Các hợp chất PVC nhạy cảm với hiện tượng cắt và nhiệt độ cao.Do đó, chúng ta nên xử lý nhẹ nhàng trên máy đùn trục vít đôi song song hoặc hình nón, tùy thuộc vào yêu cầu thông lượng và kích thước đường ống.Là thiết bị chuyên nghiệp, máy đùn trục vít đôi hình nón có thể xử lý không chỉ các hợp chất PVC, hỗn hợp PVC và gỗ / composite mà còn cả các hợp chất của PP / PE và bột gỗ.

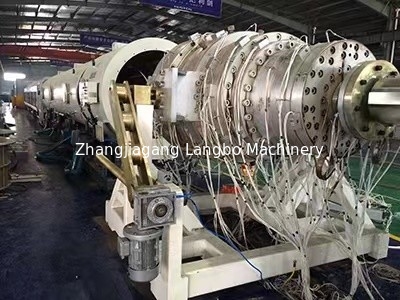

Khuôn
Dạng ống được tạo hình bằng khuôn với nhiều nguyên liệu thô khác nhau.Thiết kế đặc biệt của khuôn của chúng tôi cung cấp độ nhớt lý tưởng của quá trình tan chảy vật liệu, ảnh hưởng đến việc định hình ống và năng lượng đùn.Tất cả các mặt tiếp xúc với vật liệu đều được đánh bóng, vì lý do đó, ma sát ép đùn có thể được giảm thiểu.

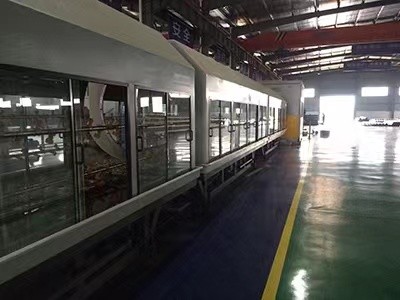

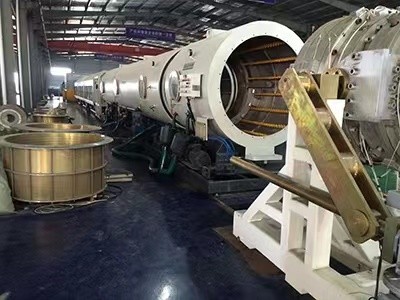

Bể hiệu chuẩn Vaccum & Bể làm mát
Thông qua Bể hiệu chuẩn chân không, hình dạng ống sẽ được xác định.Bên cạnh đó, chất lượng bề mặt của ống cũng bị ảnh hưởng bởi bước này.Bể hiệu chuẩn chân không LANGBO được sản xuất bằng thép không gỉ.Các đầu phun được thiết kế để có hiệu suất làm mát tối đa.Nước làm mát phun trên bề mặt ống nhựa nóng.Kết hợp với việc định hình khuôn, chất lượng bề mặt của ống sẽ được xác định.
Áp suất trên bình chân không của chúng tôi có thể được điều chỉnh, vì vậy áp suất chân không có thể được cố định theo yêu cầu của đường ống.Chúng tôi niêm phong miếng đệm cho mọi nắp trên bình chân không.Điều này ngăn chặn rò rỉ chân không và giảm thiểu tiêu thụ năng lượng.Chúng tôi đã áp dụng công nghệ quy trình phức tạp để đảm bảo chất lượng sản phẩm của chúng tôi.

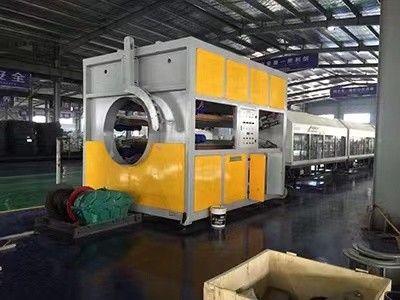

Haul off Unit
Chúng tôi có một loạt các đơn vị vận chuyển có thể cung cấp cho khách hàng giải pháp lý tưởng với dải đường kính từ 16 đến 800 mm.
Các đơn vị Caterpillar và Belt Haul-off có thể được sử dụng phù hợp với các điều kiện sản xuất.
Tốc độ kéo đứt có thể được kết nối với tốc độ đùn, để độ dày của thành đối xứng hơn.
Bộ tháo đai thường được sử dụng cho đường ống nhỏ và đùn tốc độ cao.Nó không bị rung và đảm bảo kiểm soát tuyệt vời ngay cả ở tốc độ cao.
Caterpillar có thể lấy các đường ống lớn một cách dễ dàng.Bề mặt của Claws được bao phủ bởi bọt PU có thể ngăn ngừa sự trượt giữa các đường ống và móng vuốt.
Việc cài đặt tốc độ của đai và bánh xích có thể được điều chỉnh bằng biến tần.Do đó, con người có thể thao tác trên bảng điều khiển một cách dễ dàng.

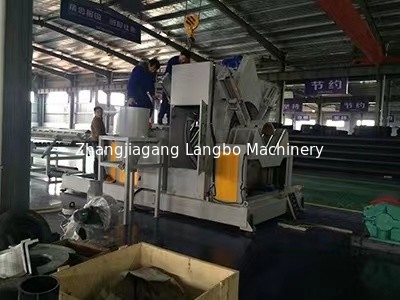

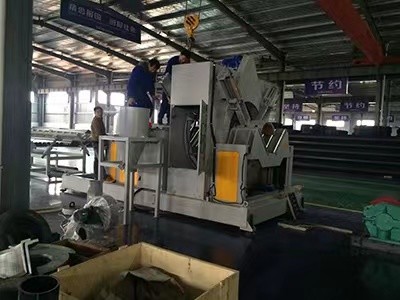

Máy cắt
Một máy cắt có hiệu suất cao có thể đảm bảo cùng một chiều dài của các đường ống đã cắt.Vì vậy, bộ mã hóa chất lượng cao và bộ cắt chính xác là cần thiết.Tương tự như Haul off unit, máy cắt có hai khái niệm thiết kế: máy cắt cưa và máy cắt hành tinh.Nó phụ thuộc vào đường kính của ống cắt.
Hệ thống điều khiển
Hệ thống điều khiển bao gồm toàn bộ bộ điều khiển và bộ điều khiển hoạt động liên quan như mô-đun PLC, bảng điều khiển HMI (Giao diện máy người), nhiệt kế, đầu nối, v.v.Các yếu tố với chất lượng cao là rất quan trọng để sản xuất ổn định và chính xác.
Đơn vị tùy chọn
Đối với sản xuất ống, có một số đơn vị chức năng như laser, máy in mực, máy xếp ống và máy tạo hình ổ cắm.
Với Máy in, Nhà sản xuất Ống có thể viết thông tin sản xuất trên Ống.

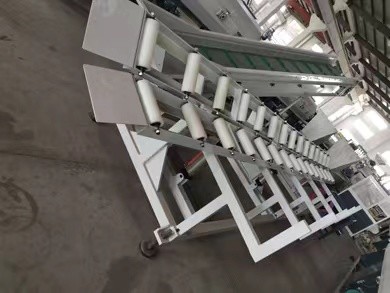

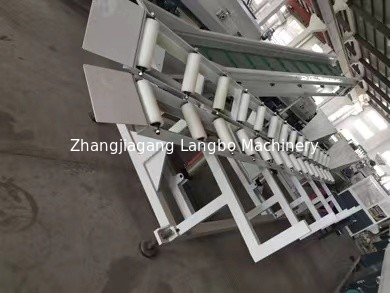

Stacker có thể được sử dụng để thu gom các đường ống sau khi cắt.
Máy định hình ổ cắm có thể tạo thành một đầu của đường ống thành đường kính lớn hơn, để hai đường ống có thể kết nối đầu cuối.
