Thông tin chi tiết sản phẩm:
|
Tên: | Dây chuyền ép đùn ống nhựa PVC | chi tiết đóng gói: | bọc phim |
---|---|---|---|
Nhựa: | PVC | Đăng kí: | làm ống |
Nguyên liệu thô: | bột nhựa PVC | Thiết kế trục vít: | vít đôi hình nón |
Chất liệu vít: | 38CrMoALA | động cơ: | Siemens |
biến tần: | ABB | cảm biến nhiệt độ: | OMRON |
Điểm nổi bật: | dây chuyền ép đùn ống nhựa PVC chạy ổn định,dây chuyền ép đùn ống nhựa PVC trục vít đôi,máy đùn ống nhựa chạy ổn định |
Dây chuyền ép đùn ống nhựa PVC 16-315mm
Dây chuyền sản xuất ống nhựa PVC bao gồm nhóm trộn tốc độ cao, máy đùn trục vít đôi hình nón, khuôn, bể chứa nước làm mát hiệu chuẩn đường kính chân không, máy kéo, máy in mực, máy cắt cưa, máy xếp, v.v.
Dây chuyền áp dụng thiết kế trục vít độc đáo, có đặc điểm là thời gian còn lại của vật liệu trong thùng ngắn, đồng thời có tác dụng tạo hỗn hợp và hóa dẻo tốt.Nó sử dụng hộp giảm tốc siêu chất lượng, với đường viền đẹp, chạy ổn định và ít tiếng ồn.Lò sưởi gốm có vây để sưởi ấm thùng và hệ thống làm mát không khí giúp kiểm soát nhiệt độ chính xác.Hệ thống khử khí chân không có thể loại bỏ độ ẩm và khí dễ bay hơi khỏi vật liệu và đảm bảo chất lượng siêu cao của sản phẩm.Động cơ chính áp dụng bộ điều chỉnh tốc độ DC được điều khiển bằng silicon hoặc bộ điều chỉnh tốc độ tần số thay đổi, cung cấp đầu ra mô-men xoắn ổn định và điều chỉnh tốc độ ít hơn.Nó phù hợp để xử lý bột PVC hoặc UPVC.
DÒNG CHẢY HÀNG HÓA:
Nguyên liệu thô + phụ gia → Trộn → vận chuyển nguyên liệu → Cấp liệu cưỡng bức → Máy đùn trục vít đôi hình côn → khuôn ép đùn → Bộ phận kiểm soát đường kính → Hộp tạo hình chân không dạng phun → bể nước làm mát kiểu phun/ngâm → máy đánh dấu → máy kéo bánh xích → máy cắt → máy mở rộng đường ống → Máy xếp ống → kiểm tra và đóng gói ống
THÔNG SỐ KỸ THUẬT:
Kiểu mẫu | đường kính ống | máy đùn | máy đùn điện | Dung tích |
LB-32A | 16-32(bốn) | SJ65/132 | 37AC | 250 |
LB-32B | 16-32(bốn) | SJ80/156 | 55AC | 350 |
LB-50A | 16-50 | SJ45/90 | 15AC | 100 |
LB-50B | 16-50(gấp đôi) | SJ51/105 | 18,5AC | 150 |
LB-50C | 16-50(gấp đôi) | SJ65/132 | 37AC | 250 |
LB-63A | 16-63 | SJ51/105 | 18,5AC | 150 |
LB-63B | 16-63(đôi) | SJ65/132 | 37AC | 250 |
LB-160 | 50-160 | SJ65/132 | 37AC | 250 |
LB-250 | 63-250 | SJ65/132 | 37AC | 250 |
LB-315 | 110-315 | SJ80/156 | 55AC | 350 |
LB-630 | 315-630 | SJ92/188 | 110DC | 800 |
LB-800 | 560-800 | SJ105/216 | 160DC | 1100 |
CÁC THÀNH PHẦN CHÍNH CỦA DÂY CHUYỀN SẢN XUẤT
Máy đùn trục vít đôi hình nón: Nó được trang bị hệ thống nạp nguyên liệu với số lượng cố định cưỡng bức, hệ thống kiểm soát nhiệt độ tự động, hệ thống xả chân không và hệ thống kiểm soát tốc độ tự động.
Cấu trúc này đảm bảo kiểm soát chính xác nhiệt độ vật liệu, ổn định hóa dẻo và cải thiện đáng kể tốc độ sản xuất.Động cơ chính là bộ chuyển đổi trực tiếp hoặc bộ chuyển đổi tần số.
Khuôn đùn nhựa PVC: Chất liệu 40Cr chất lượng cao.Bề mặt khuôn được xử lý đánh bóng và mạ crom.nó thông qua cấu trúc của nhiều đầu xoắn ốc.Sự tan chảy có áp suất thấp.Đùn với số lượng lớn, đầu khuôn vẫn duy trì nhiệt độ thấp.
Bể nước hiệu chuẩn chân không: Vật liệu thân máy có độ cứng cao và tấm thép không gỉ chất lượng tốt.Đó là khả năng chịu áp suất cao, chống ăn mòn và hai giai đoạn cho đường ống có đường kính lớn.
Điện điều khiển nhiệt độ nước.
Vật liệu đầu phun là nhựa kỹ thuật ABS.Khung của máy có thể được điều chỉnh ba chiều.Việc di chuyển từ trước ra sau thông qua truyền động giảm tốc cycloid và lên & xuống và trái & phải thông qua điều chỉnh vít.
Két làm mát phun nước: Thân bình làm bằng thép không gỉ, che nắng là màn nhựa PVC mềm trong suốt.Phao inox điều chỉnh mực nước và điện điều khiển nhiệt độ nước.Vật liệu đầu phun là nhựa kỹ thuật ABS.
Máy Haul-off: Nó áp dụng phương pháp chuyển đổi tần số.Mỗi khung lực kéo chuyển với chuỗi đảm bảo mọi đường đua di chuyển đồng thời.Đó là kẹp linh hoạt khí nén.
Máy cắt: Là máy cắt hành tinh cho đường kính lớn.Lưỡi dao quay và phần cắt và phần lưỡi chèn quay vòng.Nó có cấu trúc cắt góc, thiết bị làm sạch và kẹp nửa nhôm khí nén.
Hệ thống điều khiển: Chúng tôi có thể cung cấp hệ thống điều khiển PLC của Siemens, đây là hệ thống điều khiển thông minh.Ngoài ra, chúng tôi có thể cung cấp hệ thống điều khiển thông thường sử dụng các bộ phận điện của Siemens, bộ điều khiển nhiệt độ Omron.Hoạt động rất đơn giản.

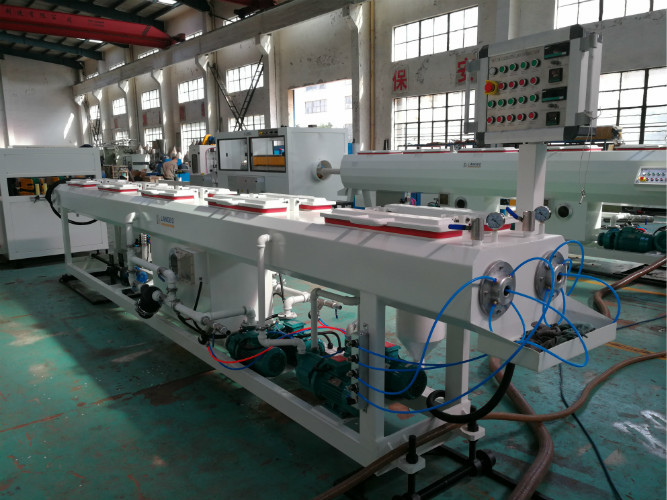

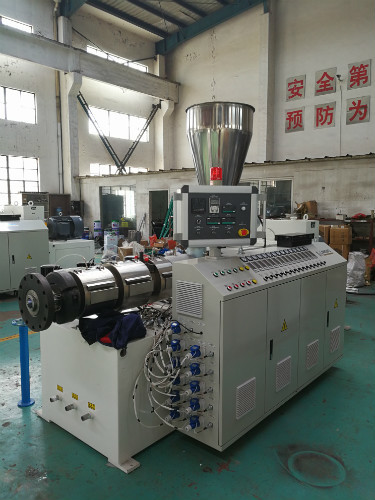

máy đùn bể chân không

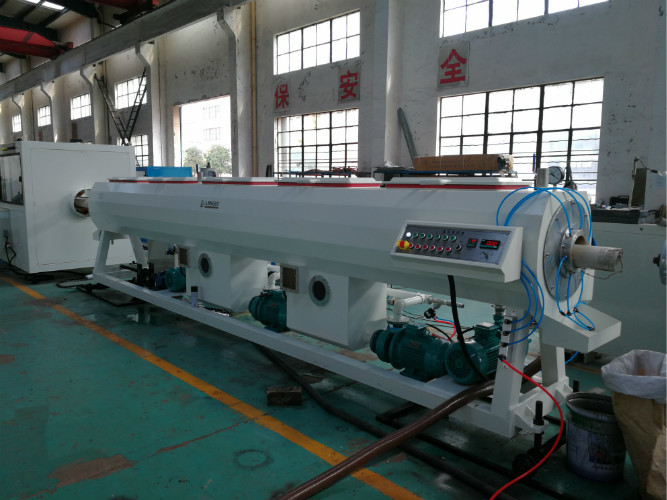

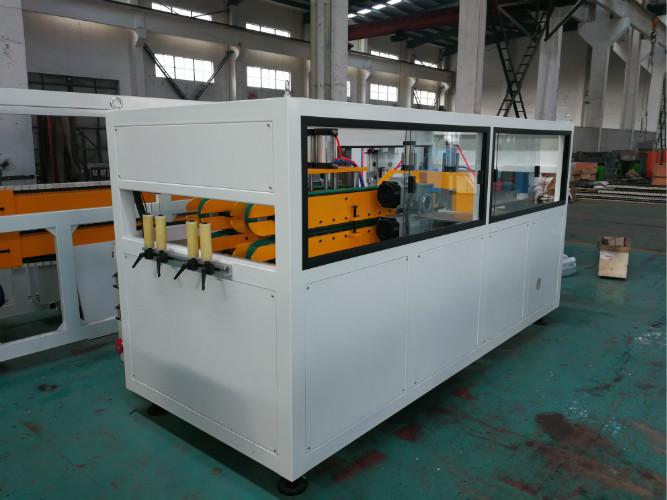

Máy kéoBể chân không có chức năng làm mát

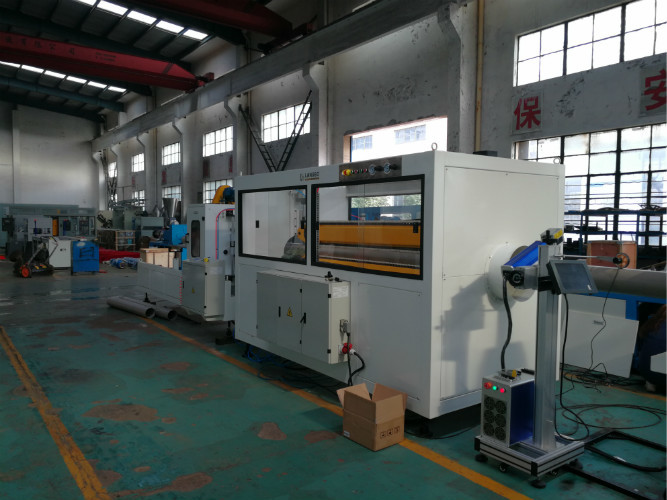

Máy cắt Máy kéo
