Dây chuyền sản xuất profile PVC hình đặc biệt
Mô tả Sản phẩm
Để sản xuất profile PVC có hình dạng đặc biệt, dây chuyền ép đùn của chúng tôi được thiết kế phù hợp với nhu cầu của khách hàng.Sau khi ký hợp đồng mua bán, khách hàng gửi mẫu profile họ muốn sản xuất cho chúng tôi.Nhận mẫu, chúng tôi thiết kế khuôn.
Chi tiết thiết kế:
Đối với dây chuyền ép đùn profile PVC này, khách hàng của chúng tôi muốn sản xuất một profile có hình dạng đặc biệt.Vì vậy chúng tôi chọn máy đùn SJSZ55/110 22kw.Máy đùn được điều khiển bằng các nút.Nó có biến tần ABB và nhà thầu điện Schnider.Khuôn được xử lý đặc biệt để giữ cho cấu hình có hiệu suất tốt.Bàn hiệu chuẩn của chúng tôi dài 8 mét.Tất cả các bộ phận kết nối cho bảng hiệu chuẩn là 3mm SUS304.Cao su kéo của chúng tôi có độ cong đặc biệt đảm bảo lực kéo của biên dạng.Khi chạy thử dòng này, máy của chúng tôi sẽ tạo ra profile hoàn hảo.
Thông số kỹ thuật
| Người mẫu | LB180 | LB240 | LB300 | LB600 |
| Chiều rộng tối đa của sản phẩm (mm) | 180 | 240 | 300 | 600 |
| Mô hình trục vít | SJ55/110 | SJ65/132 | SJ65/132 | SJ80/156 |
| Công suất động cơ | 22KW | 37KW | 37KW | 55KW |
| Nước làm mát (m3/h) | 5 | 7 | 7 | 10 |
| Máy nén (m3/h) | 0,2 | 0,3 | 0,3 | 0,4 |
| Tổng chiều dài (m) | 18m | 22m | 22m | 25m |
Chi tiết sản phẩm

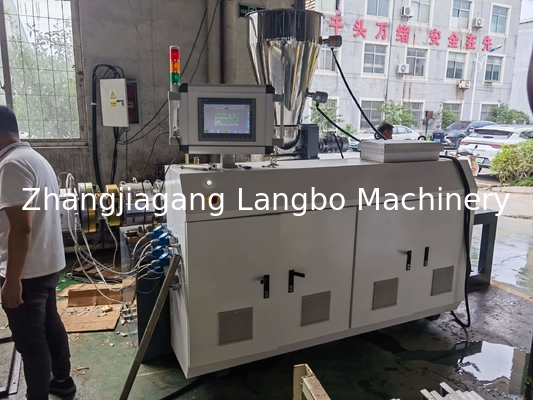

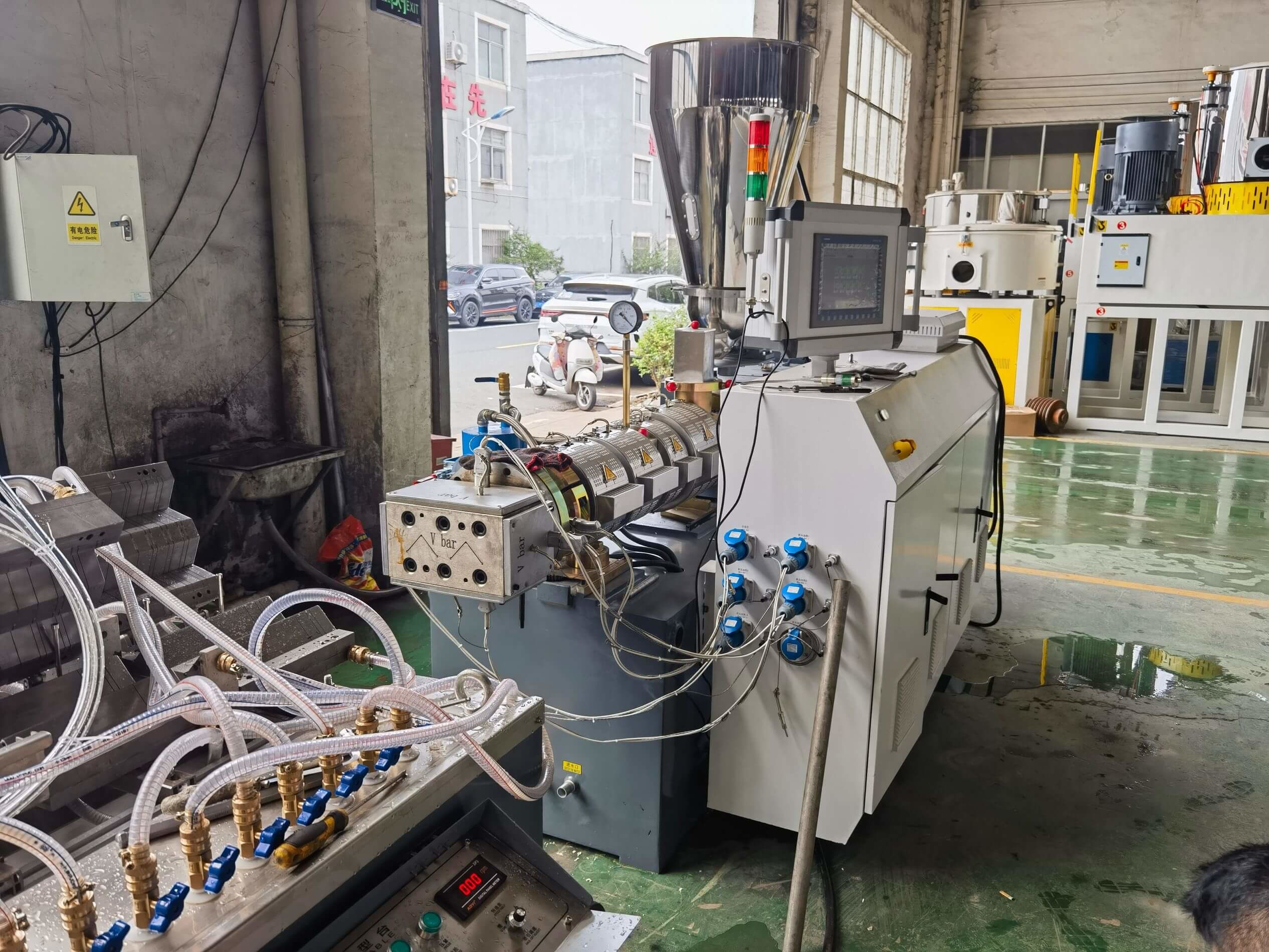

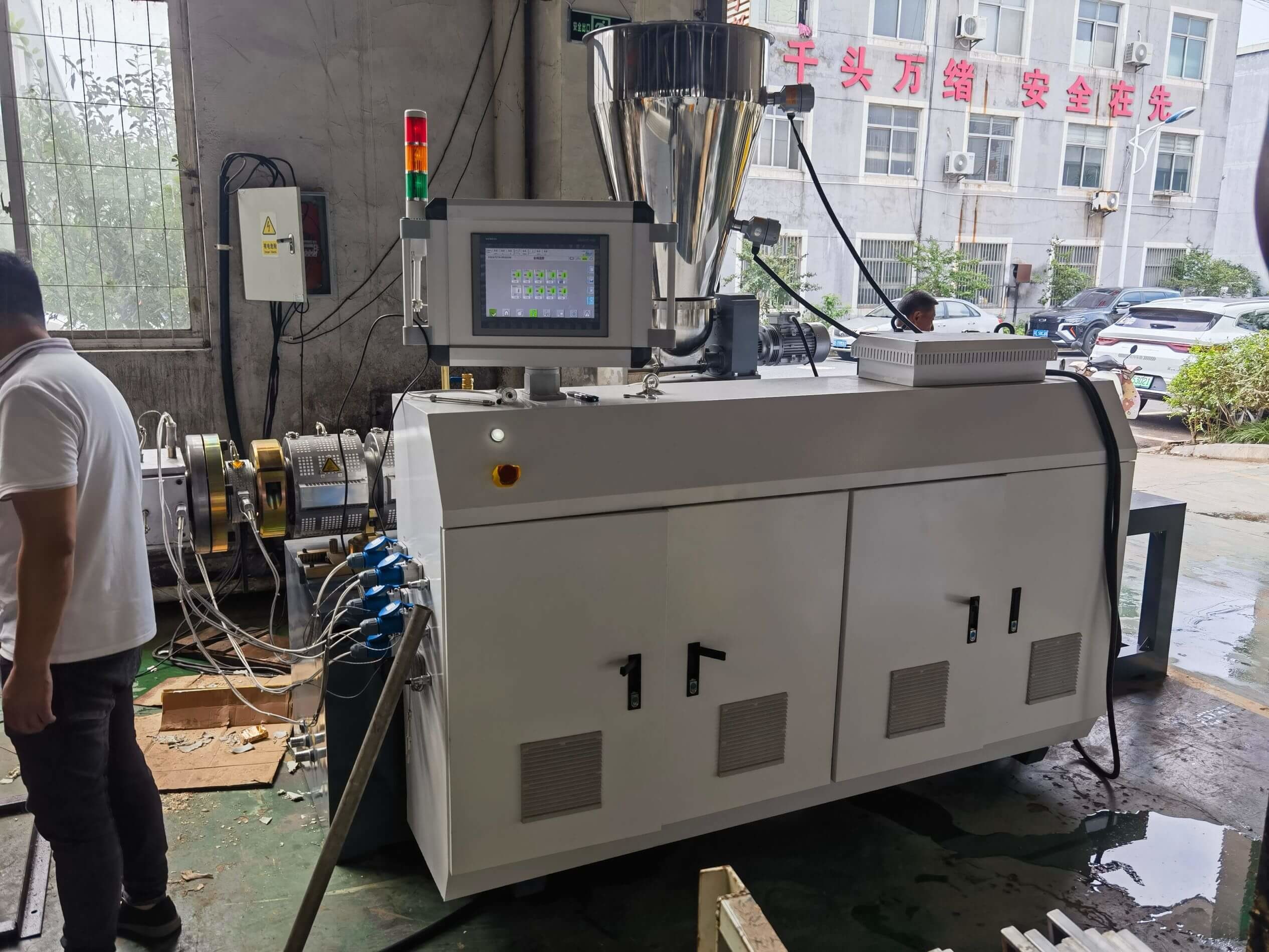

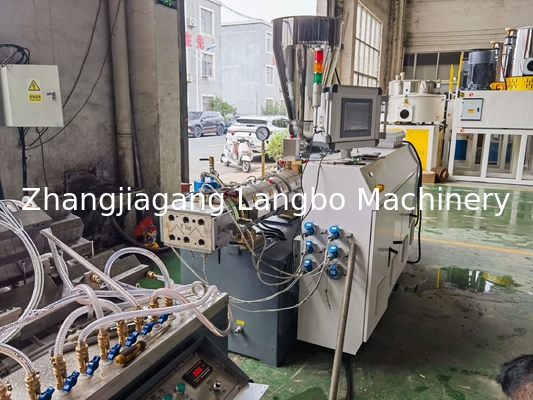

Máy đùn trục vít đôi hình nón
Các ốc vít được thiết kế và sản xuất đặc biệt để xử lý hỗn hợp bột PVC khô.Thiết kế máy đùn trục vít đôi hình nón của chúng tôi phục vụ cho tính năng nguyên liệu thô đảm bảo hỗn hợp đồng nhất, nhựa hóa tốt hơn và hiệu quả vận chuyển.Động cơ đồng bộ nam châm vĩnh cửu mang lại hiệu suất năng lượng cao cho máy đùn.Được trang bị hệ thống điều khiển PLC, nó thực hiện việc kiểm soát toàn bộ dây chuyền sản xuất tại một địa điểm.
Khuôn
Khuôn của chúng tôi được xử lý bằng cách rèn 40Gr và phủ crom cứng lên bề mặt.Vật liệu của toàn bộ tay áo hiệu chuẩn chân không là đồng

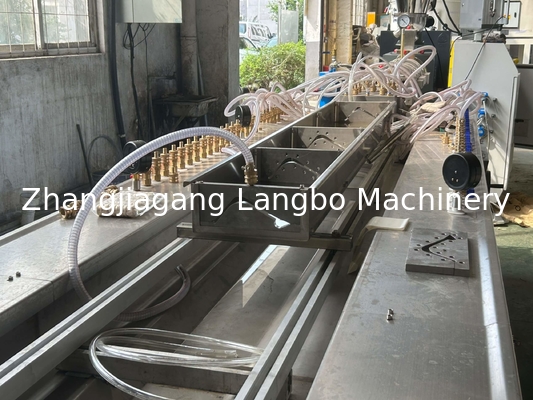

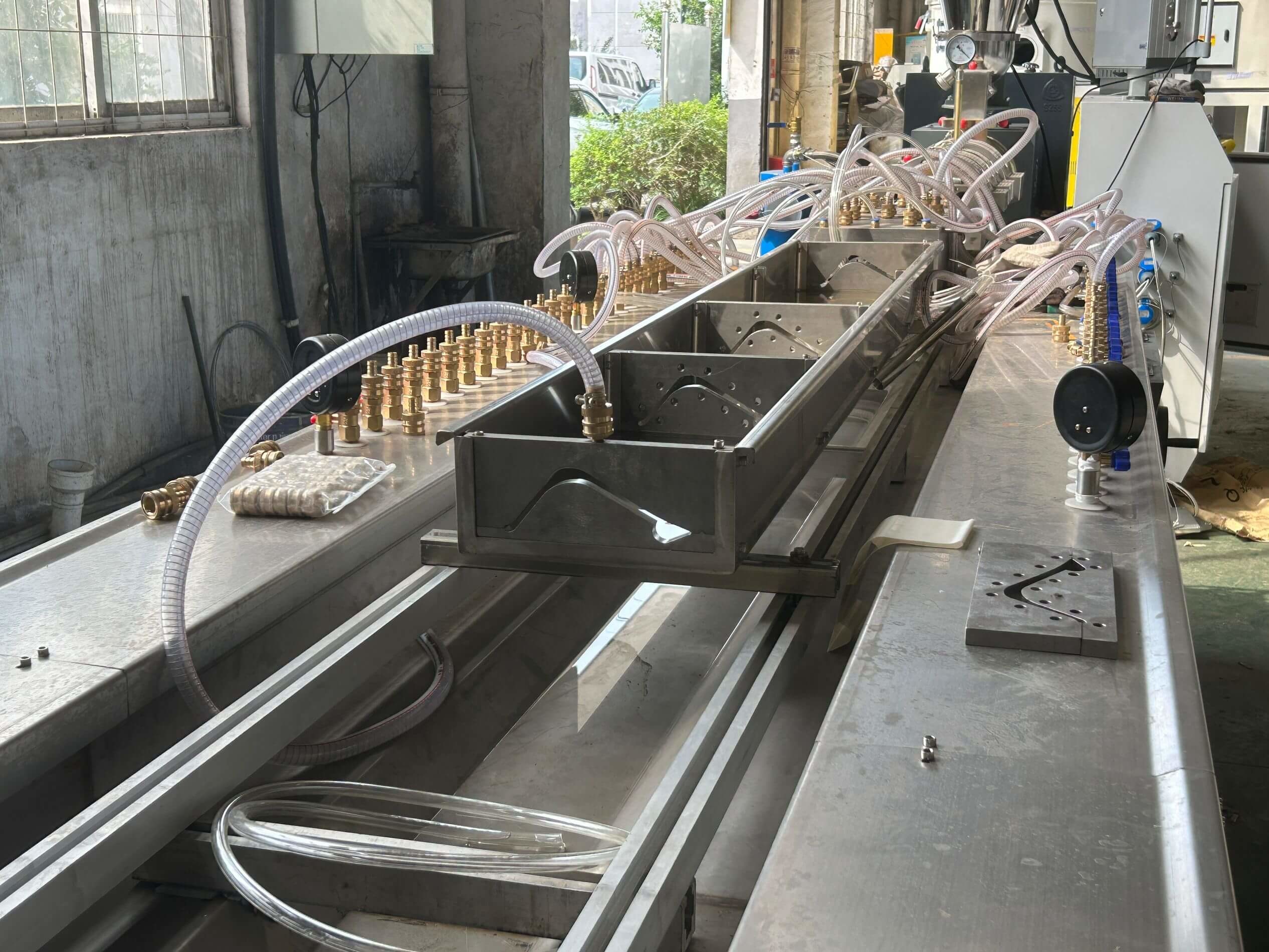

Bảng hiệu chuẩn
Bàn hiệu chuẩn có khung thép ổn định và toàn bộ vật liệu thân là thép không gỉ SUS 304.Chúng tôi có hệ thống điều chỉnh vị trí đa chiều.Với sự bố trí quý giá của máy bơm nước và máy hiệu chuẩn chân không, profile PVC sẽ được định hình và làm mát nhanh chóng.Chiều dài đủ của bảng hiệu chuẩn đảm bảo việc định hình cấu hình PVC

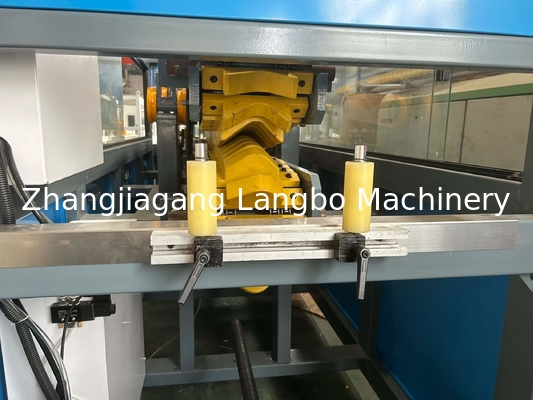

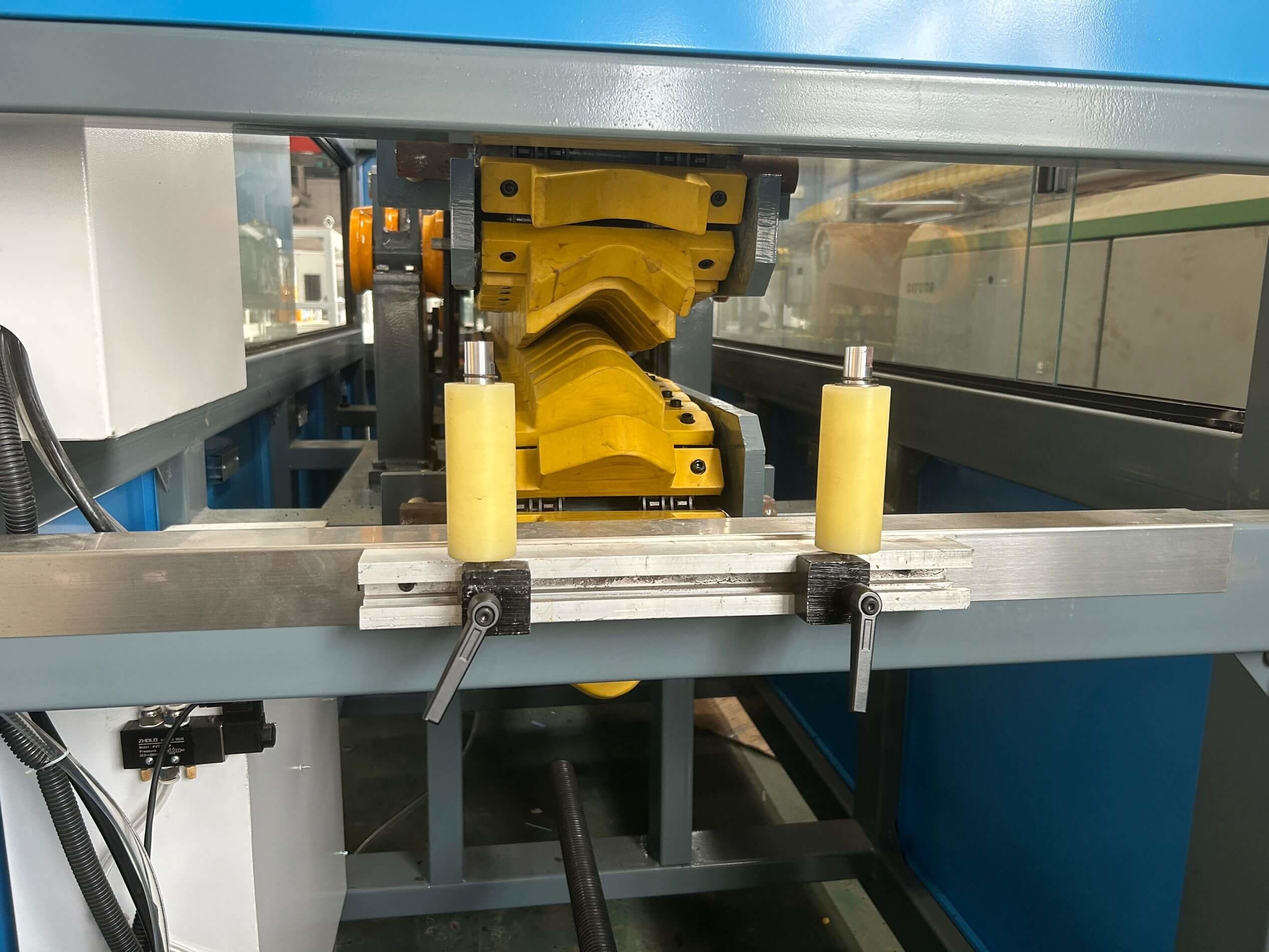

Lôi ra
Sự phân bổ lực dọc theo mỗi con sâu bướm có đủ lực kéo.Chúng tôi cung cấp cao su chất lượng tốt cho máy vận chuyển.Áp suất khí nén có lợi cho việc điều chỉnh dễ dàng và bảo vệ sản phẩm.

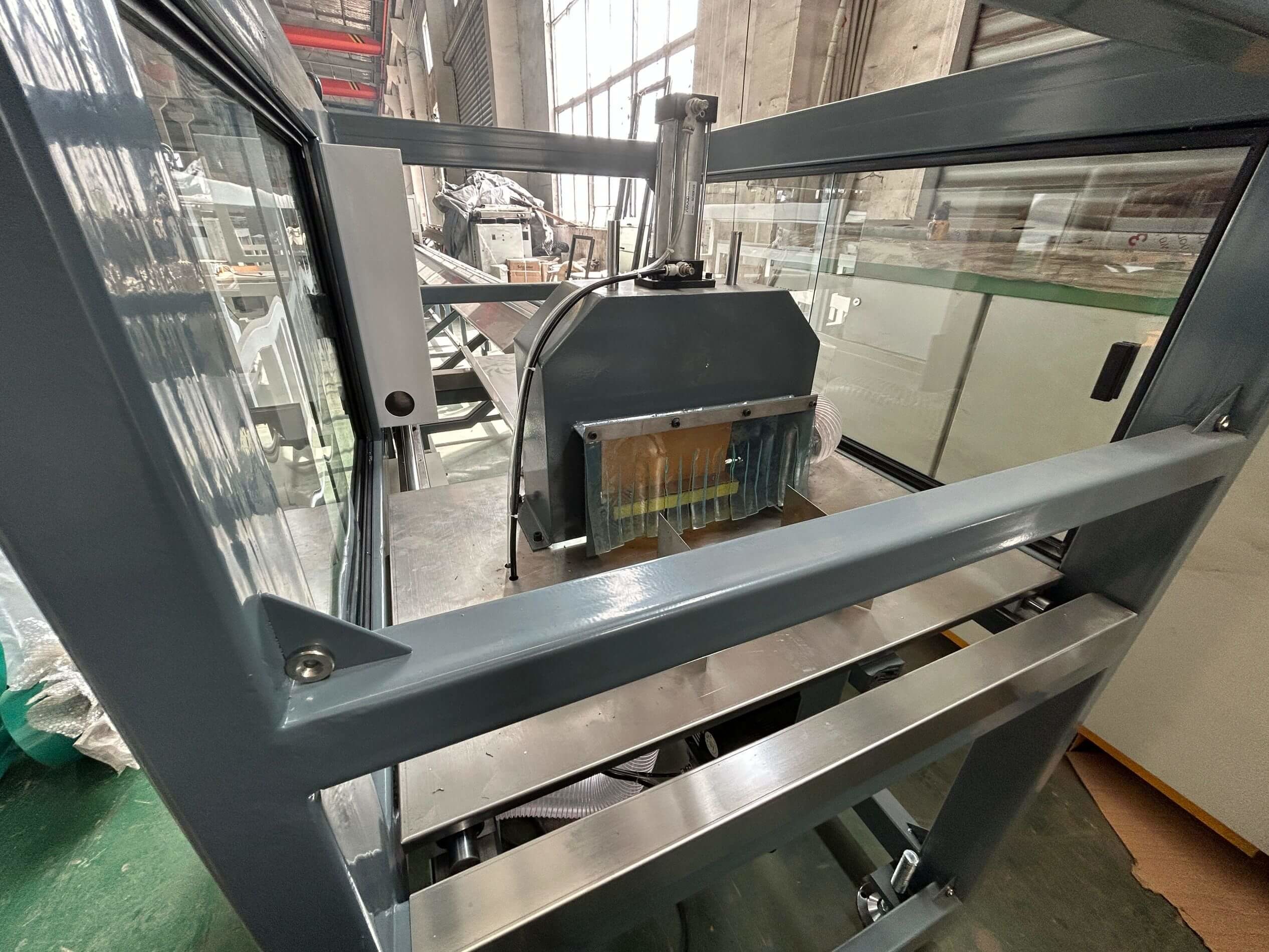

Máy cắt
Nó áp dụng phương pháp cắt cưa.Nó đủ sắc để cắt tấm PVC mà không phá hủy cấu trúc bên trong của nó.

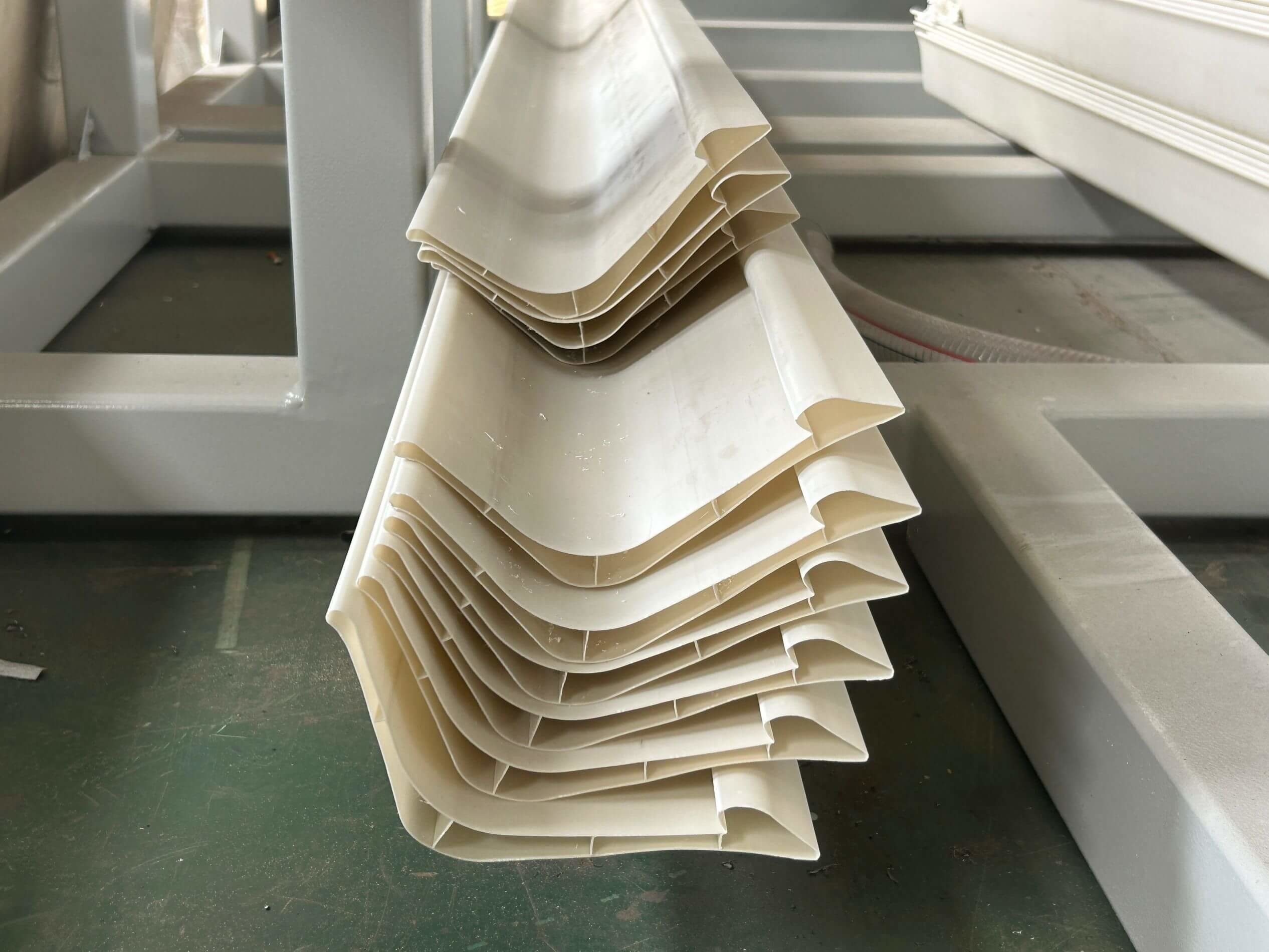

Sản phẩm hoàn thiện
Các sản phẩm ép đùn có cấu trúc phức tạp và bề mặt nhẵn.
