Dây chuyền sản xuất ống gân hai vách/một vách bằng nhựa PVC
Mô tả ngắn gọn
Dây chuyền sản xuất ống gân hai vách/một vách bằng nhựa PVC là một hệ thống sản xuất hiệu quả cao được thiết kế để sản xuất ống PVC gân một vách và hai vách, được sử dụng rộng rãi trong hệ thống thoát nước, cống rãnh, ống dẫn điện và viễn thông. Dây chuyền tự động này đảm bảo độ chính xác cao, độ bền và sản xuất ống gân tiết kiệm chi phí với thành trong nhẵn và gân ngoài cứng cáp để tăng cường độ bền và tính linh hoạt.
Tính năng & Ưu điểm kỹ thuật
Ép đùn tốc độ cao với động cơ tiết kiệm năng lượng
Đúc gân chính xác để tăng độ bền cho ống
Hệ thống điều khiển tự động (PLC/HMI) để vận hành dễ dàng
Ép đùn hai lớp (cho ống hai vách)
Độ ồn thấp, hiệu suất ổn định và tuổi thọ cao
Quy trình sản xuất
Máy nạp liệu trục vít cho máy trộn → Bộ phận trộn → Máy nạp liệu trục vít cho máy đùn → Máy đùn trục vít đôi hình nón → Khuôn → Bể hiệu chuẩn chân không → Máy kéo bốn móng → Máy cắt cưa hành tinh → Máy nong ống/Bàn lật → Kiểm tra & Đóng gói sản phẩm cuối cùng
Thông số kỹ thuật:
| MODEL | ĐƯỜNG KÍNH ỐNG (MM) | MODEL MÁY ĐÙN | CÔNG SUẤT ĐỘNG CƠ (KW) |
| LB-32F | 16-32 (BỐN ỐNG) | SJSZ65/132 | 37 AC |
| LB-32E | 16-32 (HAI ỐNG) | SJSZ51/105 | 22 AC |
| LB-32W | 16-32 (HAI ỐNG) | SJSZ65/132 | 37 AC |
| LB-40E | 16-40 (HAI ỐNG) | SJSZ51/105 | 22 AC |
| LB-40W | 16-40 (HAI ỐNG) | SJSZ65/132 | 37 AC |
| LB-50E | 16-50 (HAI ỐNG) | SJSZ51/105 | 22 AC |
| LB-50W | 16-50 (HAI ỐNG) | SJSZ65/132 | 37 AC |
| LB-63W | 16-63 (HAI ỐNG) | SJSZ65/132 | 37 AC |
Chi tiết sản phẩm
1. Chuẩn bị nguyên liệu
- Hợp chất PVC (nhựa + chất phụ gia) được trộn trong máy trộn tốc độ cao để đảm bảo độ đồng nhất.
- Hỗn hợp được làm nguội và đưa vào phễu đùn.

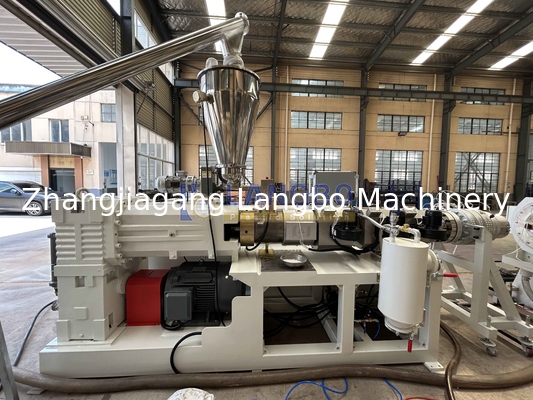

2. Quá trình đùn
- Máy đùn trục vít đơn/đôi làm nóng chảy và nén hỗn hợp PVC ở nhiệt độ được kiểm soát (160°C–200°C).
- PVC nóng chảy được ép qua đầu khuôn, tạo hình thành ống.

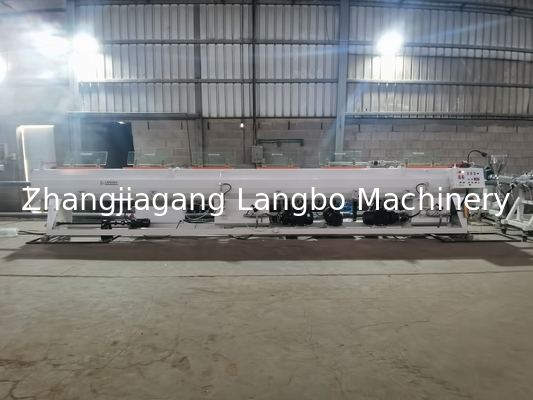

3. Định hình & Hiệu chuẩn
- Ống nóng đi qua bộ hiệu chuẩn chân không để đạt được đường kính và độ dày thành chính xác.
- Bể làm mát (phun hoặc tắm nước) làm đông đặc ống.

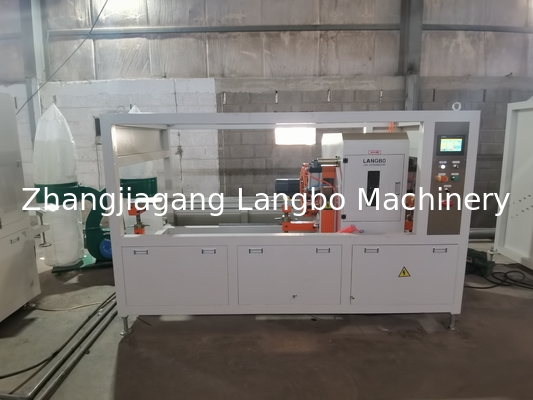

4. Kéo & Cắt
- Bộ phận kéo ống kéo ống với tốc độ đồng bộ.
- Máy cắt tự động cắt ống theo chiều dài yêu cầu (ví dụ: 4m hoặc 6m).
5. Xếp chồng & Đóng gói
- Ống được xếp chồng bằng hệ thống băng tải hoặc cánh tay robot.
- Được bó và dán nhãn để vận chuyển.
